多様な設計と計算書

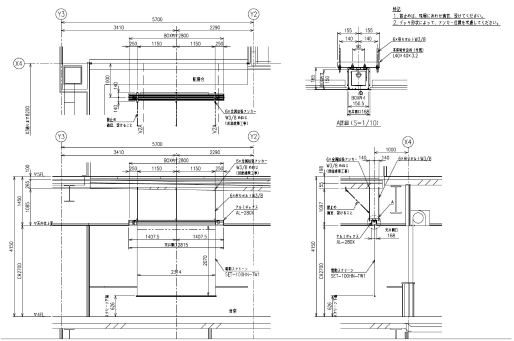

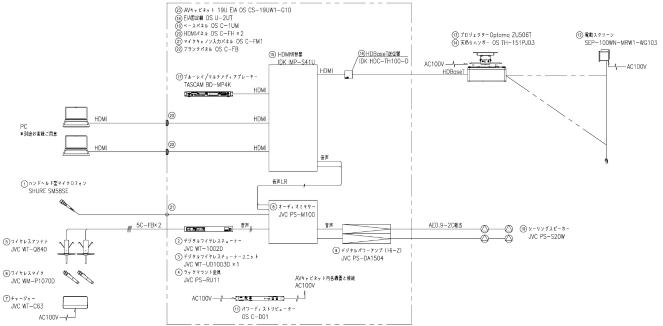

施工図とは、実施設計図に基づき作成される詳細図面。
実施設計図は、基本設計図を基に工事に必要な寸法、材料、仕様、配置を具体的に示した図面です。
当社では、この実施設計図と製品図面を基に、設置・施工に必要なプランと手順を検討し、施工図を作成いたします。

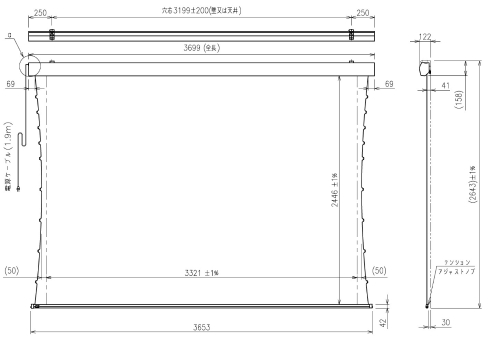

製品そのものの「仕様」を説明する図面。構造はどのようなものか、品質はどの程度のものか等を定めたものです。

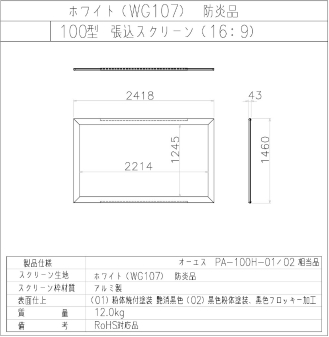

製品の外観を現した図。製品名・設置個所・代表的な外形寸法と仕様が図示され、建築図面の詳細姿図に利用されます。

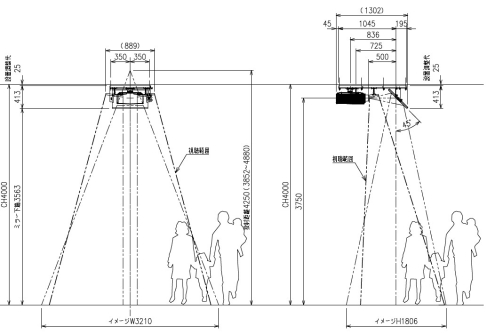

実際にプロジェクターの映像を投写した投影範囲のイメージ図。投写範囲は現場の使用環境やプロジェクターのタイプ・レンズによっても異なります。投写プラン図により、計算に基づいた現場の投写イメージを伝えることができます。

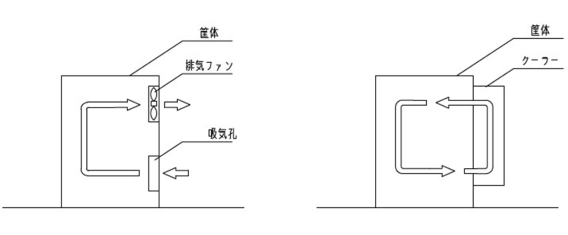

ハウジングの空調構造は設置環境に合わせて自然空冷/ファン/クーラーのいずれかから最適なものを計算で選定します。
また、ファンやクーラーの静音性にも気を配った設計を行っています。

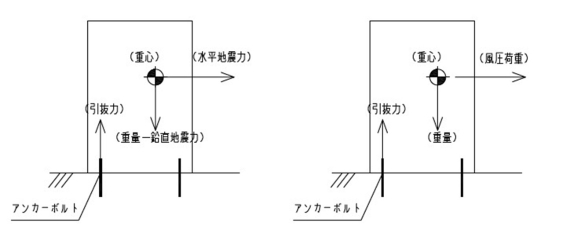

地震や台風を想定して自立/壁掛け/天吊りなど設置形態に合わせたアンカーボルトの耐震/耐風圧強度計算を行っています。

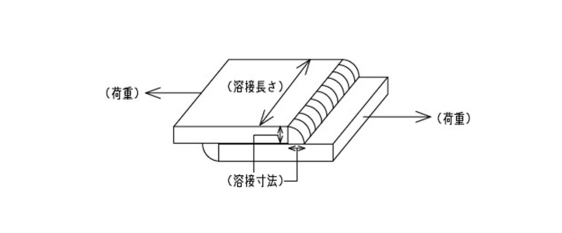

溶接部分は溶接強度計算を行い、安全な溶接強度が得られていることを確認することができます。

3D-CADで強度解析を行い、高精度な最適化設計が可能です。動きのある構造はアニメーションで動作イメージを確認していただく事が出来ます。
